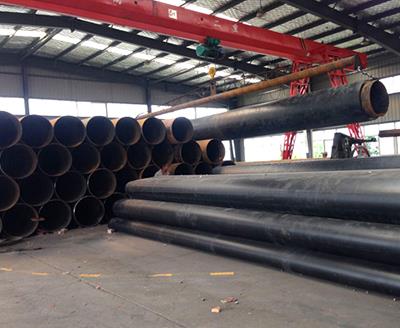

聚氨酯保溫管施工現(xiàn)場對溫度、濕度、風(fēng)力等外部環(huán)境要求較高，重點關(guān)注以下幾個方面:

1. 溫度因子:噴涂時，現(xiàn)場環(huán)境溫度與被噴涂基板表面溫度的邊界應(yīng)在15℃~35℃之間。如果溫度不足，聚氨酯泡沫與基材之間的粘結(jié)力會降低，噴涂硬質(zhì)泡沫產(chǎn)品的密度會明顯增加;如果溫度過高，發(fā)泡劑的用量過大，不經(jīng)濟。

2. 基材表面因素:硬質(zhì)聚氨酯泡沫是異氰酸酯與組合聚醚雙組分夾雜物反應(yīng)生成的聚合物產(chǎn)物，其中異氰酸酯組分容易與水反應(yīng)生成尿素。如果聚氨酯中的尿素鍵含量增加，泡沫就會變脆，泡沫與基材的附著力就會降低。因此，要噴涂的基材表面應(yīng)清潔干燥，無銹、無塵、無污染、無潮濕。如果有露水或霜凍，應(yīng)除去并烘干。

3.風(fēng)因子:噴涂課要求風(fēng)速在5m/s以下。由于風(fēng)速超過5m/s，反應(yīng)產(chǎn)生的熱量會被吹走，會影響聚氨酯泡沫的快速發(fā)泡反應(yīng)，使產(chǎn)品表面變脆。同時，由于噴霧發(fā)泡機將原料混合在一起，以霧化的形式噴灑，如果風(fēng)速過大，霧化的顆粒就會被吹走，增加原料的消耗，污染環(huán)境。

聚氨酯保溫管在施工過程中的某些條件是無法逆轉(zhuǎn)的。安裝聚氨酯保溫管時，應(yīng)采用準(zhǔn)確的方法。如果出現(xiàn)了錯誤，就不能很好地演示其性能。因此，就管道保溫技術(shù)而言，可以分析其未來的發(fā)展趨勢，可以對國民經(jīng)濟產(chǎn)生很大的影響。
