鋼套鋼復合保溫管結構機理

1.防腐層：保護外鋼管避免腐蝕物腐蝕鋼管，延長鋼管使用壽命。 　　

2.外護鋼管: 保護保溫層免受地下水侵蝕，支撐工作管并能承受一定的外部荷載，保證工作管正常工作。 　　

3.聚氨酯泡沫層: 保證介質溫度，保證外護管表面保持常溫。 　　

4.阻隔、反射層: 保證泡沫材料不進入無機硬質耐高溫層；反射耐高溫層部分熱量。 　　

5.無機硬質保溫層：耐高溫，保證與保溫層之間的界面溫度，保證泡沫不被炭化。 　　

6.減阻層: 保證工作鋼管熱脹冷縮自由運動。 　　

7.工作鋼管：保證輸送介質正常流動。

鋼套鋼保溫管的保溫材料為優質超細玻璃棉管殼。超細玻璃棉管殼具有雙層錯縫包扎、接縫少，透氣性好的優點，一旦保溫層在施工過程中進水，完全可以通過逐步提高蒸氣溫度進行抽氣排潮、逐步烘干。烘干后形狀和保溫性能保持良好。滾動支持結構設計合理，滾動摩擦力小，固定支座受力減小，其力學分析原理簡單，管道穩定性、安全性得到較大提高。真空層杜絕了空氣層存在的熱傳導和熱對流、降低了熱損失。與空氣層結構相比，在同等保溫厚度下可降低外壁溫度8-13℃。抽真空裝置解決了外鋼套管內壁容易被熱濕空氣腐蝕的難題，大大提高了直埋蒸汽管道的運行壽命。產品壽命提高到30年。抽真空裝置解決了空氣層結構存在的每隔50-60m，必須設置一對排潮管的問題，降低了外套管的破損率，使管道沿線更加美觀。同時，降低了由于設置排潮管而增加的造價約50/m。

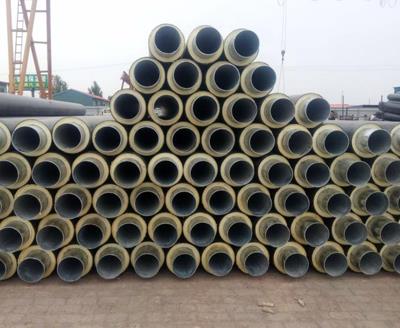

鋼套鋼復合保溫管由工作鋼管、保溫層、滾動導向管托、外套管(鋼管)、防腐層組成，保溫材料捆扎在工作鋼管上，依靠滾動導向管托在外套管內整體式熱膨脹移動，故不損壞保溫層，固定支架為內置式固定支架，無須原先“三通式固定支架”的龐大的鋼筋混凝土支墩，是理想的蒸汽管敷設方式。經多年使用實踐中和有關檢測中心檢測使用壽命可達三十年以上。

鋼套鋼保溫管適用范圍 輸送介質：蒸汽 工作壓力： ≤1.6MPa 介質溫度：≤350℃ 工作環境：地下土壤
